一、需方的具体要求和参数

目的：废铜熔炼。

产量效率：每炉500-1000公斤，每炉用时1小时左右。

加热用途：坩埚底部剩余铜料重量100KG以内，重新加热。

坩埚尺寸：外径720mm  高度800mm 壁厚60mm

只加热坩埚下半部(300mm)

坩埚材质：碳化硅

二、供方方案——匹恩 PIEN-110MT-2S中频感应加热炉

根据贵方的工件类型及尺寸和技术要求，经我方技术计算选用1台110KW的中频加热电源，配合定制感应器，可以满足此熔炼需求。

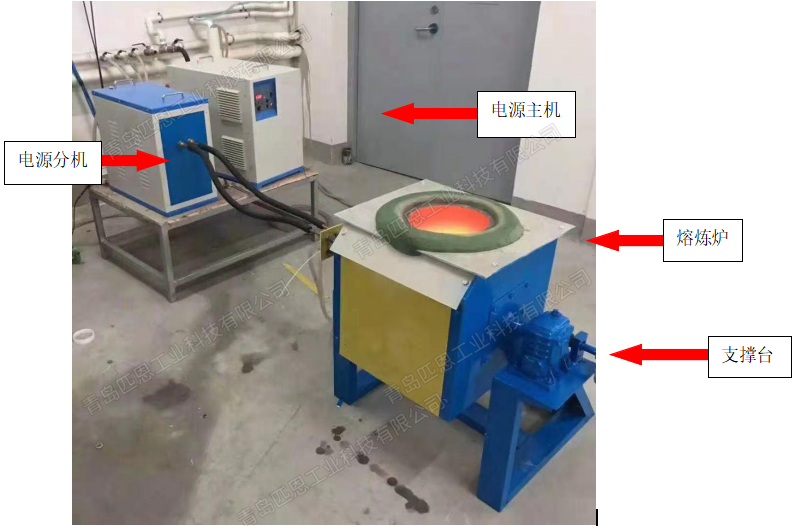

                                 示意图：供货以实物为准

三、PIEN-110MT-2S中频感应加热炉设备介绍

1. 设备名称：中频感应加热炉

2. 品牌设备型号：青岛匹恩 PIEN-110MT-2S

3. 设备数量：一套

4. 设备用途：有色金属熔炼。

5. 设备特点：

逆变器所需的中频和高频逆变器件决定了装置的形式，它经历了从电子管、晶闸管到目前普遍采用IGBT的发展历程。早期的感应加热设备以大功率真空电子管为核心构成单级自激振荡器，把高压直流电能转换成高频交流电能，由于电压变换环节较多、电子管转换效率低，设备的总体效率一般在50％以下，水和电能的消耗非常大。与电子管设备相比，晶闸管式感应加热设备的效率大为提高，达到85％左右，但其谐振频率较低、逆变换流部分相当复杂、损耗仍然较大。而采用IGBT或MOSFET的感应加热设备总体效率在90％以上，谐振频率可达数百千赫兹，且结构大为简化，设备可靠性、功率因数等其它品质均得以提高。

6. 加热设备结构：

该加热设备是由整流部分、逆变部分、控制部分、感应器四大功能部件组成。

7.设备技术规范

7.1.1设备设计标准及模块化

①设备的设计符合中国国家标准或ISO标准。

②设备进行模块化设计，便于设备安装和工艺调整。

7.1.2设备外观

①设备外型美观、和谐、整齐。

②设备基本漆色按需方提供的色板（或者国标号）制作。

7.1.3安全环保

①一般性标准：对人的安全、防护、辐射等劳动保护条款符合中国的国家和行业的相关标准。

②设备的设计符合中国国家标准或ISO标准。

③设备稳定运行时噪音≤50dB（采用ISO标准进行检测）。

④设备配备安全操作指导书，危险部位有文字和危险图形标识。

7.2主要技术规范和设备配置

7.2.1  加热设备总体规范

①加热设备保证加热均匀，加热温度满足熔炼要求。

②加热时噪音：≤50分贝；

③加热时间可调，时间控制精确度1秒。

④自动消磁，剩磁少于0.6mT

7.2.2其他：

①此加热设备为落地式设备，可移动和停止，高度符合人机工程，方便操作；

②提供的设备满足需方各项技术要求。

       ③未提事项按照国家有关标准执行。

如果您的需求参数和这个方案类似，可以直接取用选型或者联系我们，为您制定属于您工况的技术方案，谢谢！
