匹恩中频电源优势介绍

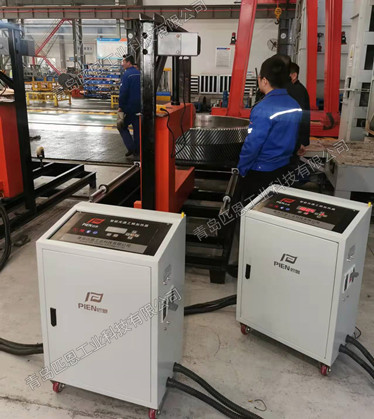

电源主机介绍（电控柜）

1.节电情况：和老式电子管高频相比，体积轻巧所省电费即可收回设备投资。

2.电路特征：主器件采用IGBT模块，电路采用不控全桥整流，电容滤波，桥式逆变，并联谐振输出。

3.整机介绍

整机分为：整流部分、逆变部分、调节器电路部分、操作保护电路四部分。

整流部分：

我公司采用全桥整流不控方式进行整流，省去了庞大的电抗器，降低了对电网的干扰，提高了功率因数。

逆变部分：

逆变采用零压软启动方式，并设有自动重复启动电路，可防止中频电源偶尔启动失败，提高了启动的可靠性。逆变回路采用自动频率跟踪用德国英飞凌 IGBT作功率器件使整个回路始终处于谐振工作状态，降低了损耗。

调节器电路部分：

采用高频电流闭环PI调节器，在启动过程中闭环也始终参与工作，使系统工作稳定，而且在系统调试过程中和逆变失败时，也很难发生过电流跳闸的现象。

操作保护电路部分：

在控制电路中设有各种操作，保护电路，主电路与控制电路的上电掉电先后次序，以及使用人员的误操作等，均不会对系统产生任何影响。

4.节电原理：不可控整流，整流电路全导通。高功率因数，电压型串联谐振等，决定了本设备大幅度省电。

5. 谐波装置：内部增加谐波滤波器，不会对外部的电网造成任何影响和干扰。
