匹恩第二代光速轴承加热器

匹恩中频加热器

产品分类: 中高频加热器
    选用匹恩中频电磁感应加热设备,工件放置便捷,加热可靠。温度控制精度±2℃(含传感器测量精度和系统响应);加热过程,轴承同一套圈上下温度需均匀,温度差不大于10℃。设备温度传感器应不少于两个,同时测量轴承内圈、外圈的温度。设备可设定加热温度、温差值,加热过程可自动控制温差值,加热到设定温度后设备能自动保温。
    订购热线:15806538202




      关于匹恩

      青岛匹恩工业科技有限公司原青岛轴承加热器研究所)位于美丽的海滨城市青岛,是国内最早研发轴承加热器的企业之一;又是山东省第一个集研发、生产、销售感应加热器为一体的新型技术公司,中国电力科学研究院的合作单位。公司专业从事感应加热技术和设备的研究、开发、生产、销售、安装及应用,拥有多项自主专利,近年来主要专注于光速轴承加热器的研发生产,产品因其加热速度遥遥领先于其他品牌,被业内誉为“光速”轴承加热器的美称

      公司现设有博士科研工作站,先进的生产设备、卓越的技术支持、完善的管理制度,成就了匹恩。公司先后通过了ISO9001:2000质量管理体系认证、ISO14001:2004环境管理体系认证、以及节能产品认证。二十多年来广泛应用于机械、汽车、铁路、造船等行业,并且其退磁等技术在同行业中一直处于领先地位。同时集聚和造就了一批掌握技术、具有丰富实践经验的工程技术人员和经营管理人才。因而在坚持环境保护的可持续发展战略的基础上,进一步促进了为我们的客户带来更高的效益。

      电磁感应加热原理

      电磁感应加热是根据电磁感应的基本原理,把交变电流通入被绕制成环状或其他形状的线圈(通常是用紫铜管制作),在线圈内产生极性瞬间变化的强磁束,将金属等被加热物质放置在线圈内,磁束就会贯通整个被加热物质,在被加热物质内部与加热电流相反的方向产生很大的涡电流,由于被加热物质内存在电阻而产生焦耳热,使物质自身的温度迅速上升,利用工件内涡流产生的热量进行加热。具有加热效率高、速度快、可控性好的优点,易于实现高温和局部加热。

      大功率感应加热装置,多年来一直采用可控硅作为开关器件。由于不能自行关断、效率低,负载稳定性差,轻载运行过程逆变器输出电压出现间歇性震荡,因此在大功率场合采用IGBT半导体器件代替可控硅器件势在必行。采用IGBT半导体器件的感应加热装置具有效率高、对工件具有升温快,易于控制,氧化脱碳少,工艺质量可靠等优点。

      匹恩中频加热器


      IGBT电源的优点

      1. IGBT电源是一种新型的IGBT逆变器模块(绝缘栅双极型晶体管,德国生产)主要用来熔炼碳钢,合金钢,铸钢,有色金属。IGBT中频电源具有加热速度快,节能环保的特点。

      2. IGBT采用频率调控系统调整频率,整流部分包括全桥整流器,感应器和电容滤波器,它在500v的条件下工作因此IGBT电源产生极少的低次谐波,低网格污染。

      3. IGBT电源比可控硅电源理论上节约电能15%-25%,原因有以下几个方面:

      a. 逆变器电压高,电流,电路损失低,这部分可以节省电能15%。IGBT电源变压器的电压是2800v,传统的可控硅电源变压器的电压是750v,电压减小了四倍,线路损害降低了。

      B. 高功率因素,功率因素大于0.98,无功耗损小,这部分比可控硅电源节约电能3%-5%。IGBT采用全桥式整流,整流部分不调整可控硅传导角,所以整个过程的功率因素大于0.98,无功损耗小。

      4. 高次谐波传导:当可控硅产生电压峰值的时候整流器的高次谐波调整电压。电压电网会被严重污染导致其他的设备不能挣扎过工作,IGBT电源整流器部分采用全桥整流器。直流电压总是在最高程度工作,不需要调整传导角,因此不会产生高次谐波,不会污染电网,变压器,交流器不会被加热,不会干扰其他电子器件的工作。





      一、工况情况:(客户提供书面详细技术要求如下)

      本次调研加热设备用于加热轴承轴承座,轴承加热温度110℃,轴承座加热温度80℃,工件尺寸见下表。



      序号

      名称

      内径(mm)

      外径(mm)

      高度(mm)

      重量kg

      1

      轴承240/850

      850

      1220

      365

      1410

      轴承座

      1220

      1400

      455

      3435

      2

      轴承240/900

      900

      1280

      375

      1570

      3

      轴承240/950

      950

      1360

      412

      1990

      4

      轴承249/1060

      1060

      1400

      335

      1540

      轴承座

      1400

      1800

      420

      4875

      5

      249/1250

      1250

      1630

      375

      2130

      备注:序号2、3、5的配套轴承座尺寸待定。

      用电磁感应加热设备,工件放置便捷,加热可靠。温度控制精度±2℃(含传感器测量精度和系统响应)加热过程,轴承同一套圈上下温度需均匀,温度差不大于10℃。设备温度传感器应不少于两个,同时测量轴承内圈、外圈的温度。设备可设定加热温度、温差值,加热过程可自动控制温差值,加热到设定温度后设备能自动保温。

      轴承加热到设定温度,加热时间不大于2小时;轴承座加热到设定温度,加热时间不大于1.5小时。

      设备可加热工件重量不小于6000kg,内径750~1800mm,最大外径不小于2000mm,高度不小于600mm

      请设备供应商按照以上要求提供加热设备的型号、参数、使用手册、应用案例,以及设备的预算价格和供货周期。



      二、推选方案

      1. 设备型号:PIEN-80MT/380 一台

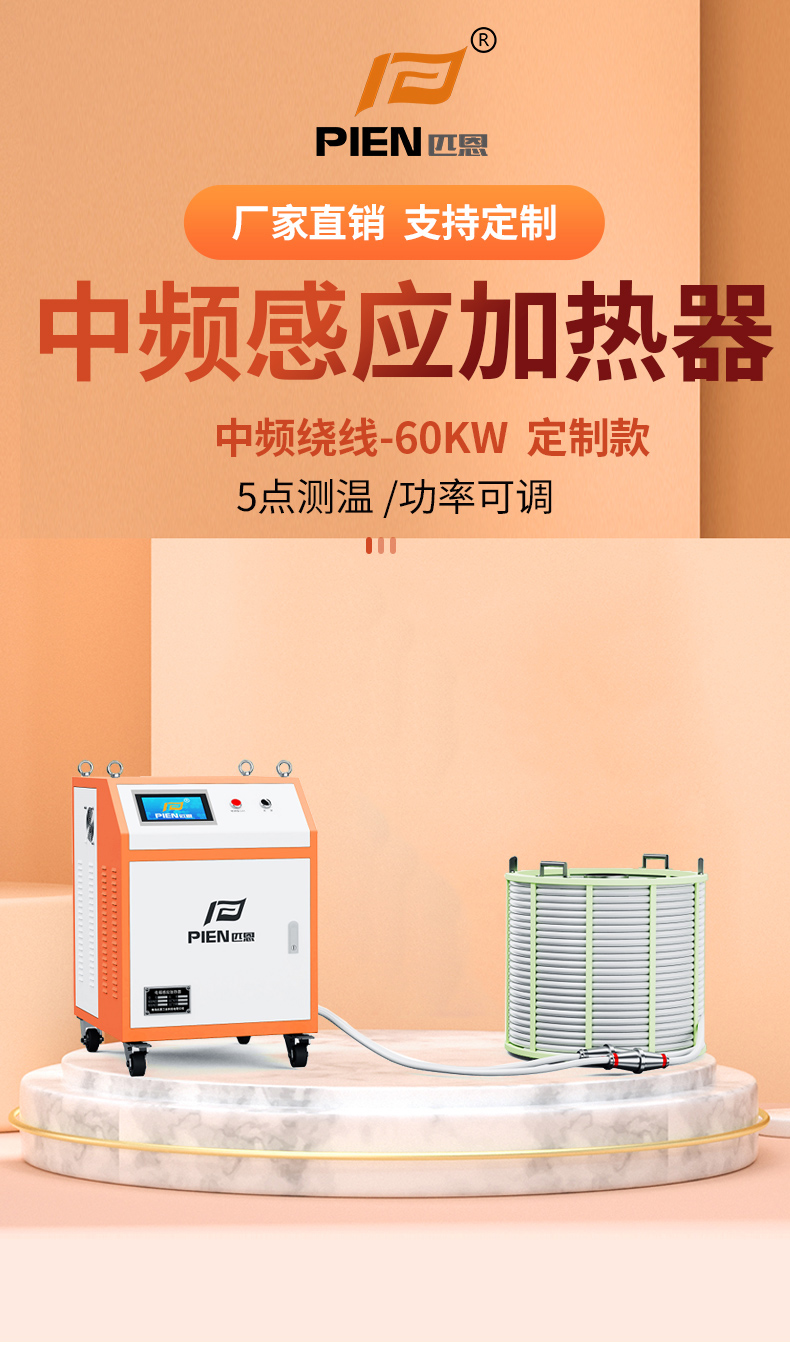

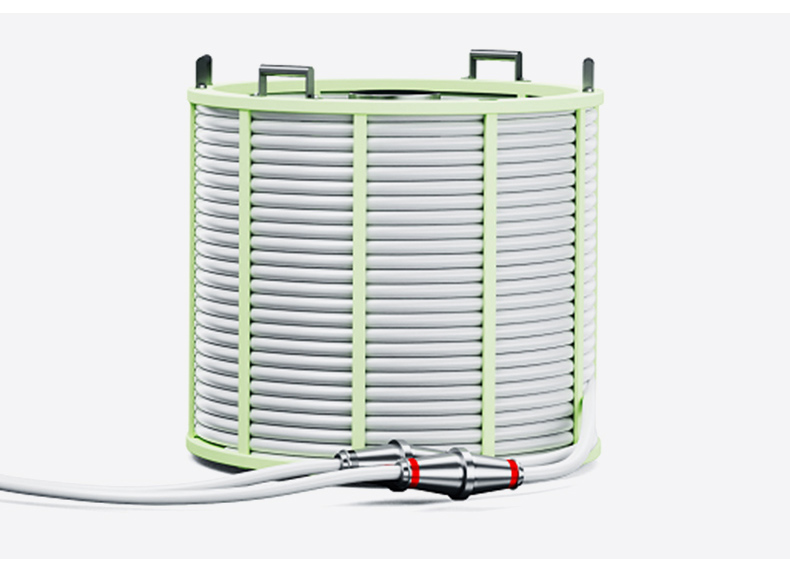

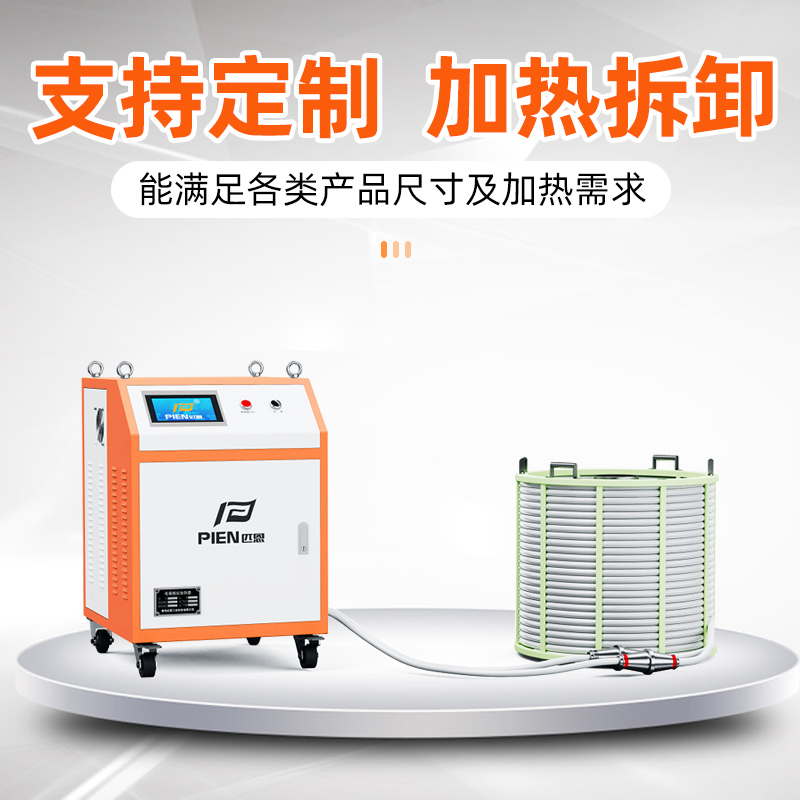

      2. 设备组成:PIEN-80MT/380中频感应加热器由电源、感应电缆、工装、支架、隔热毯、热电偶组成。结构如图所示。

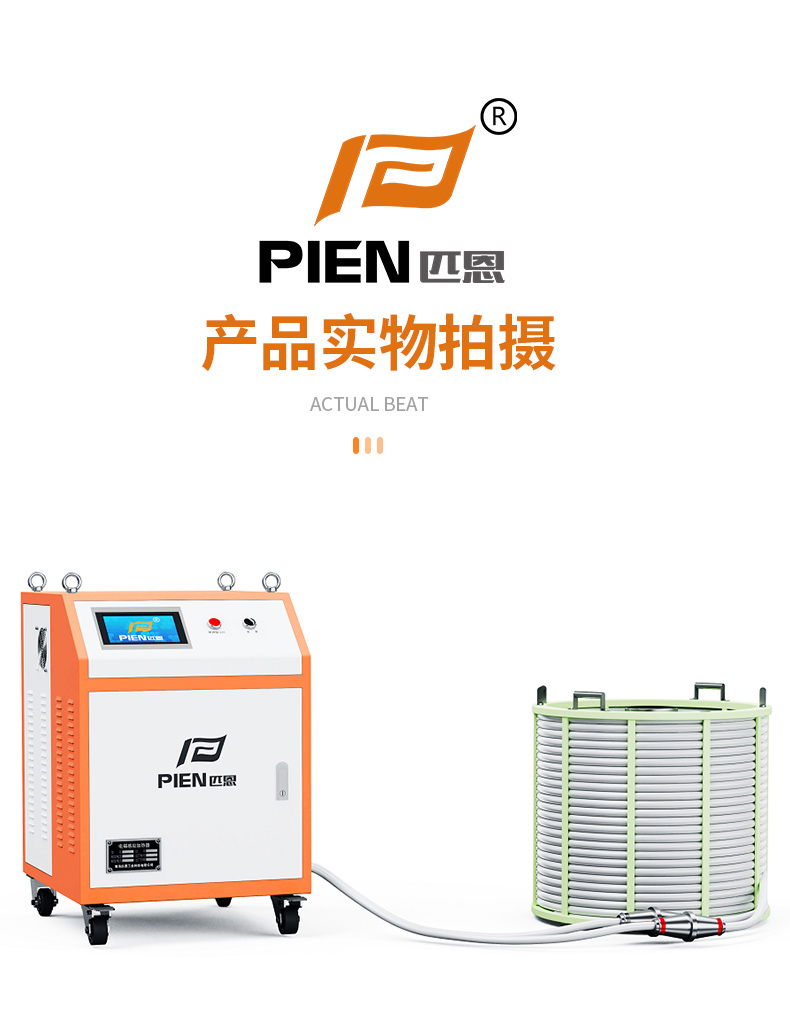

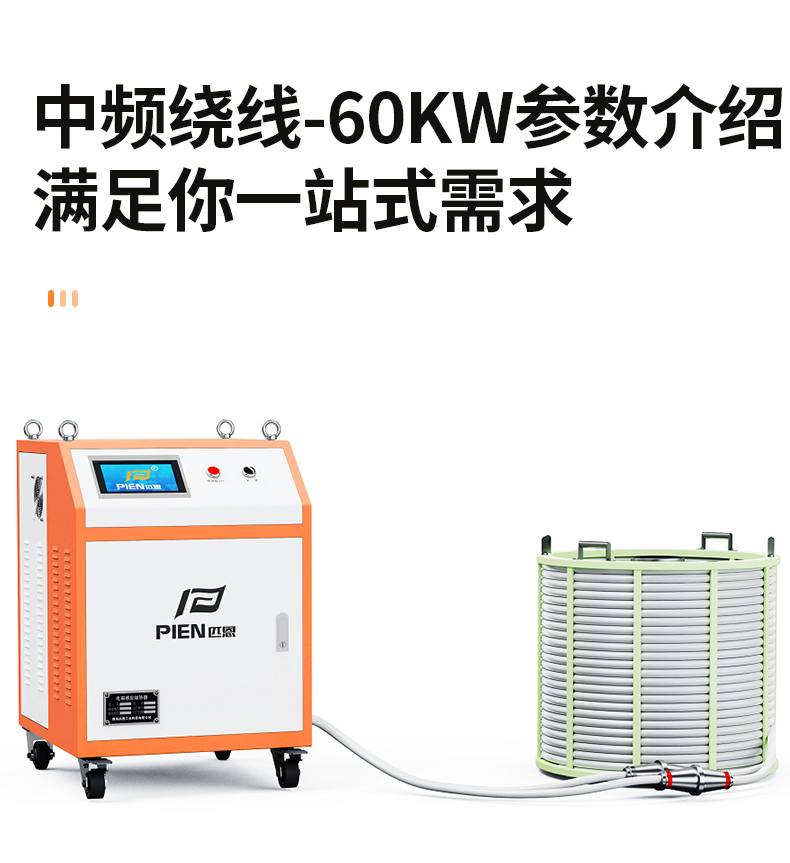

      匹恩中高频加热器实物图



      3. 配置清单

      序号

      名称

      厂家

      规格

      数量

      备注

      1

      中频感应加热电源

      PIEN

      80kw

      1台


      2

      感应加热电缆

      PIEN

      45m

      1根

       分两根

      3

      工装支架

      PIEN

      依据轴承内外径

      5套


      4

      延长线缆

      PIEN


      1根


      5

      隔热毯

      PIEN


      10块


      6

      热电偶

      PIEN


      4支


      4. 加热说明

      工装支架会做出?????标识,根据轴承的型号,给出对应编号的使用支架。支架外缘设有预留孔,根据孔的位置,将感应线缆进行缠绕即可。加热其他工件时,将现有的感应线缆解下来,再缠绕到其他工装支架上即可。

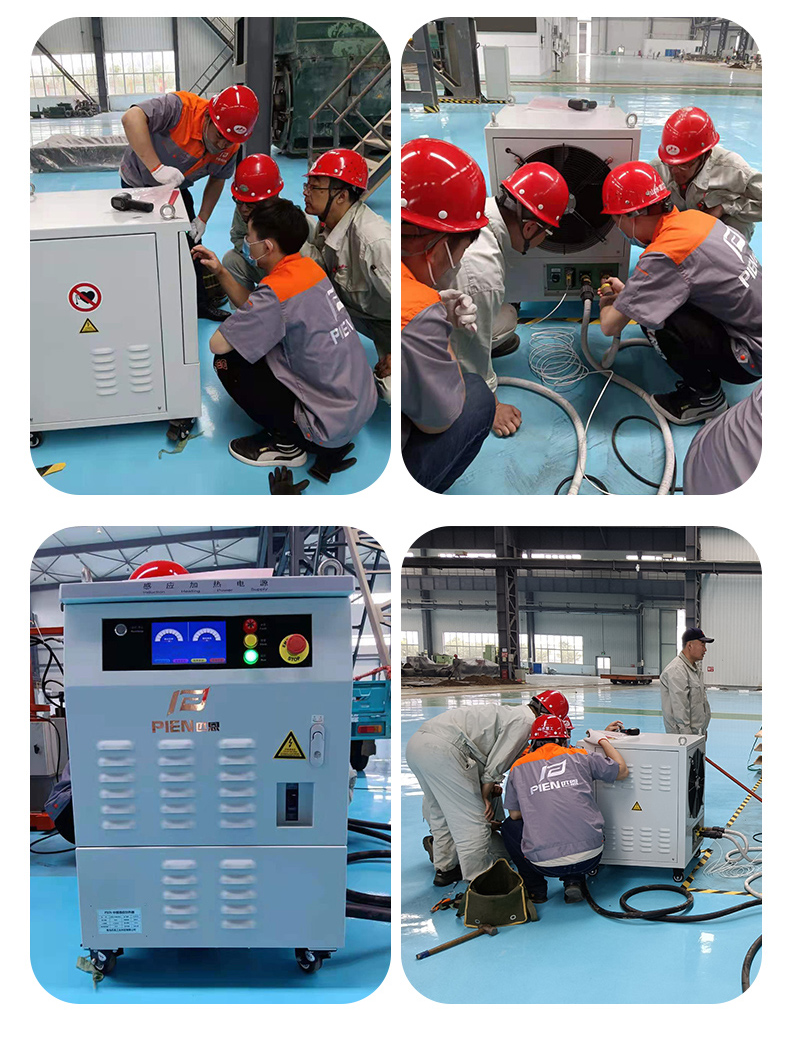

      三、安装调试及验收

      设备到达需方现场后,供方派技术人员到达现场,进行安装调试、运行。验收内容参照双方签订的技术协议,供方提供验收报告,设备合格后双方签终验收合格报告。

      培训:在需方现场进行,内容包括设备的操作使用、设备的维护和一般故障排除等。

      四、售后服务

      1.设备安装调试合格后,经双方签字后计算保质期,保质期为壹年,终身维修服务。

      2.保质期内设备在使用过程中,如发现制造质量问题,卖方应在24小时内给予更换或修复,如未解决在72小时内赶到现场给予解决。费用由卖方自负。

      3.保质期外设备维修的部件、零件、费用由买方负担,卖方免收服务费。


      匹恩中频加热器资质

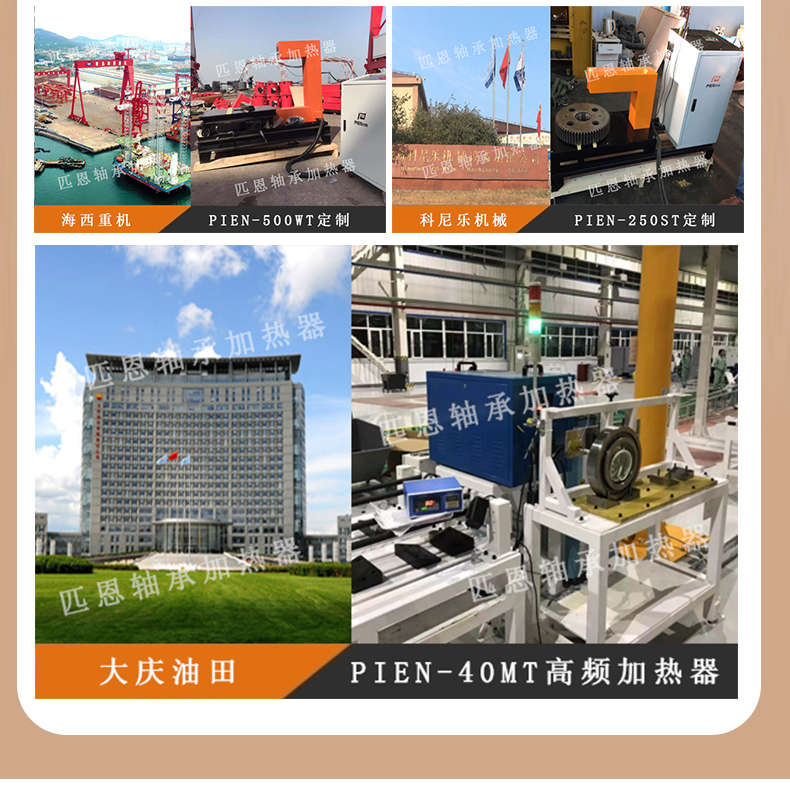

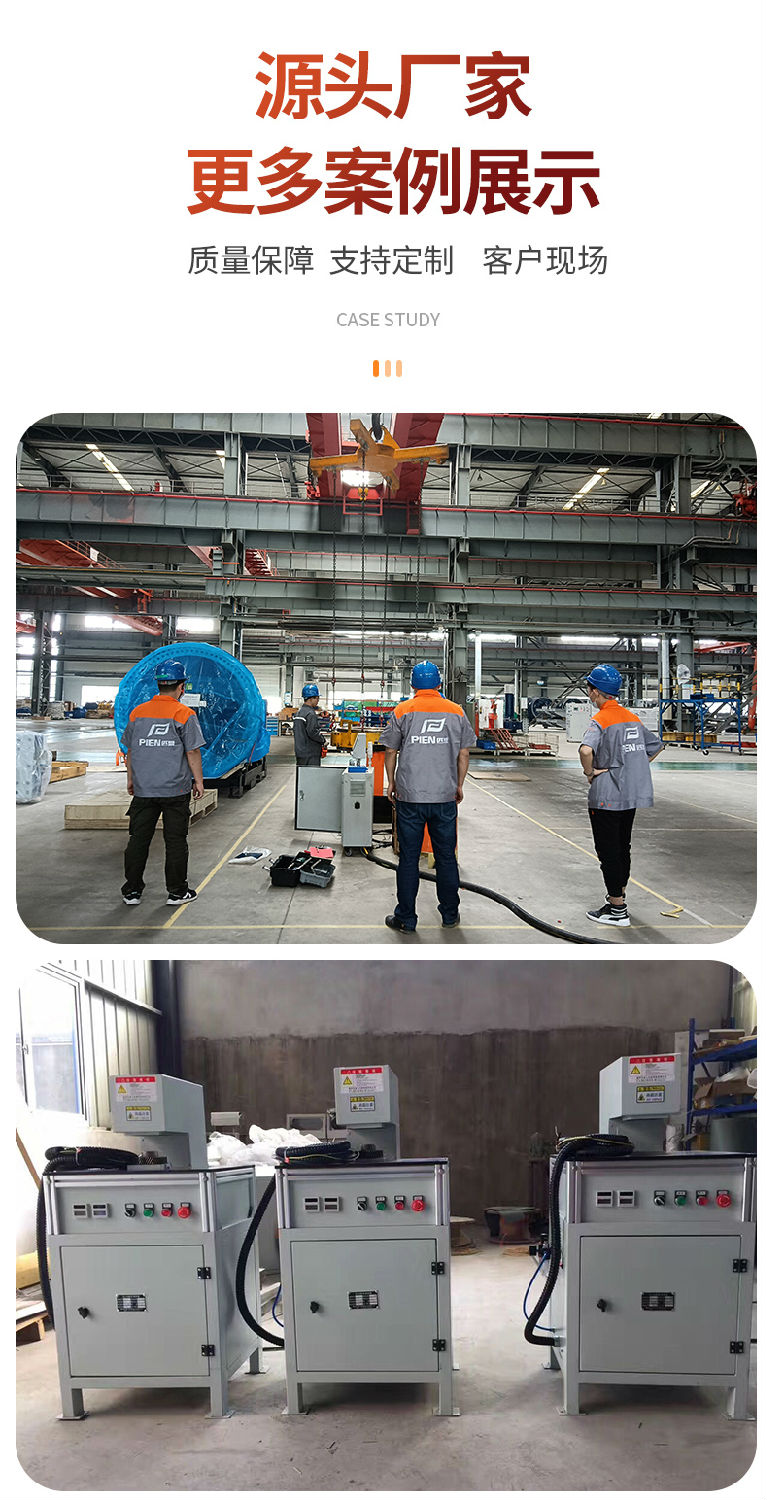

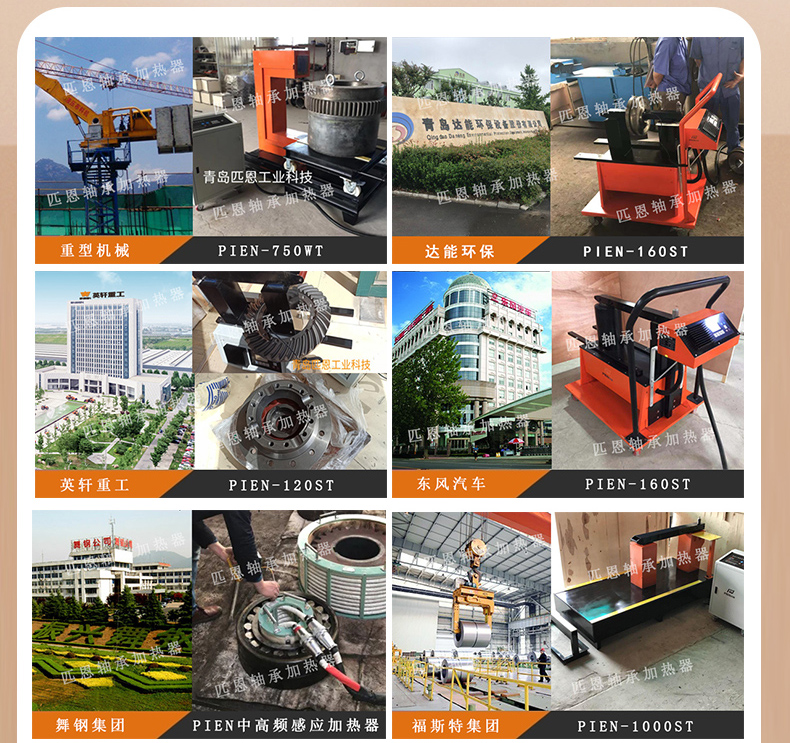

      PIEN部分合作客户案例

      序号

      区域

      合作单位

      1

      广东

      中科院物理研究所

      2

      福建

      龙工(福建)桥箱有限公司

      3

      甘肃

      宁夏华瑞源钢铁有限公司

      4

      河南

      舞阳钢铁有限公司

      5

      辽宁

      辽宁鞍钢重型机械有限公司

      6

      广东

      恵州巿国盛数控机床有限公司

      7

      河北

      唐山森普矿山装备有限公司

      8

      江苏

      淮安清江电机(卧龙集团)

      9

      湖北

      武汉小松工程机械有限责任公司

      10

      吉林

      吉林集团吉林市北方建设有限公司

      11

      天津

      天津荣城联合钢铁集团

      12

      湖北

      鄂城钢铁厂

      13

      辽宁

      沈阳龙德石油技术开发有限公司

      14

      辽宁

      沈阳泰源科技有限公司

      15

      辽宁

      辽宁辽阳中石油

      16

      河南

      大唐集团

      17

      山东

      文登市合鑫电机厂

      18

      山东

      济宁市衮州区双利矿山机械有限公司
